■用途及主要特点

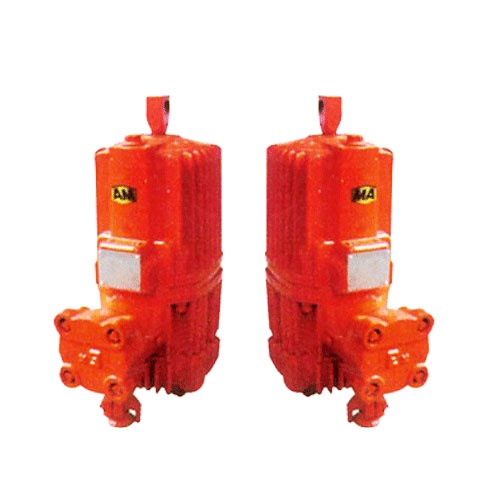

BEd隔爆型电力液压推动器主要用途是作为电力液压鼓式制动器的驱动装置，也可通过杠杆机械完成往复、圆周、摆动等形式的快速运动，适用于起重、运输、冶金、矿山、港口、建筑等行业。
其隔爆型性能符台GB3836.2-2010《爆炸性环境第2部分;由隔爆外壳"d" 保护的设备》的规定，防爆标志为“Exd IMD"、“Exd ICT4Gb"，分别用于煤矿井下及IIA、 IIB、IC(I类、A级
II类、B级I类、C级II 类)温度组别为T1-T4可燃气体或蒸汽与空气形成的爆炸性混合物场所。
■使用条件
●海拔高度不超过1000m;
●环境温度- 20C-+40C;
●安装地点*湿月的月平均*大相对湿度不超过90%同时该月的平均*低温度不低于25C,允许由于温度变化发生在产品表面的凝露;
●周围环境的污染等级允许3级;
●电源为三相交流: 127V/220V、380V/660V、660V/1140V. 50Hz(60Hz)。
|
型号 |
额定推力N |
额定行程mm |
额定电压V |
额定电流A |
功率 |
额定弹簧力N |
工作频率c/h |
动作时间 |
重量 |
|||
|
(dl) W |
(dllCT4) w |
(dl) S |
(dllCT4) s |
(dl) KG |
(dllCT4) kq |
|||||||
|
短行程推动器 |
||||||||||||
|
BEd30/5 |
300 |
50 |
380 |
0.43 |
180 |
180 |
270 |
1500 |
0.37 |
0.36 |
32 |
27 |
|
BEd50/6 |
500 |
60 |
380 |
1.2 |
240 |
275 |
460 |
1500 |
0.62 |
0.61 |
47 |
37 |
|
BEd80/6 |
800 |
60 |
380 |
1.2 |
290 |
280 |
750 |
1500 |
0.5 |
0.49 |
48 |
38 |
|
BEd121/6 |
1250 |
60 |
380 |
1.3 |
365 |
310 |
1200 |
1500 |
0.58 |
0.54 |
68 |
50 |
|
BEd201/6 |
2000 |
60 |
380 |
1.3 |
375 |
385 |
1900 |
1500 |
0.57 |
0.46 |
68 |
50 |
|
BEd301/6 |
3000 |
60 |
380 |
1.3 |
445 |
470 |
2700 |
1500 |
0.74 |
0.44 |
70 |
50 |
|
长行程推动器 |
||||||||||||
|
BEd50/12 |
500 |
120 |
380 |
1.2 |
240 |
275 |
—— |
900 |
1.02 |
0.72 |
57 |
40 |
|
BEd80/12 |
800 |
120 |
380 |
1.2 |
290 |
280 |
—— |
900 |
0.83 |
0.65 |
58 |
41 |
|
BEd121/12 |
1250 |
120 |
380 |
1.3 |
365 |
310 |
—— |
900 |
0.99 |
0.81 |
68 |
50 |
|
BEd201/12 |
2000 |
120 |
380 |
1.3 |
375 |
385 |
—— |
900 |
1.10 |
0.65 |
68 |
50 |
|
BEd301/12 |
3000 |
120 |
380 |
1.3 |
445 |
470 |
—— |
900 |
1.31 |
0.64 |
70 |
52 |

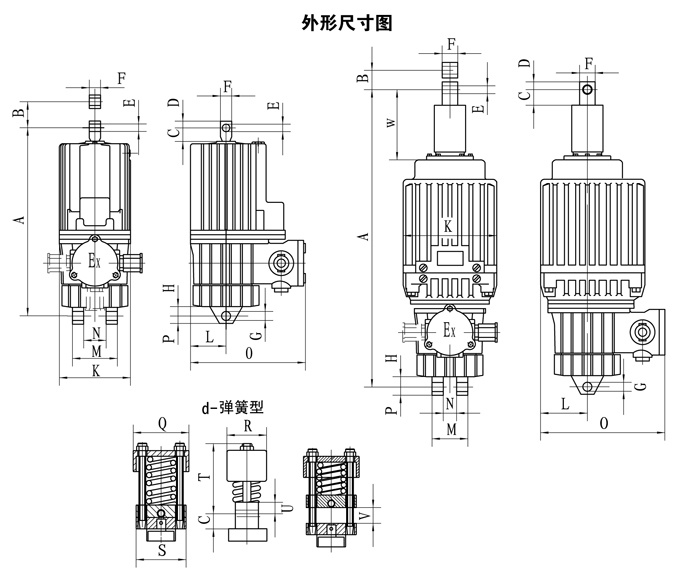

单位：（mm )
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
L |
M |
N |
〇 |
P |
〇 |
R |
S |
T |
U |
V |
W |
|
BEd30/5 |
410 |
50 |
34 |
15 |
16 |
25 |
16 |
18 |
160 |
80 |
80 |
40 |
270 |
16 |
85 |
55 |
75 |
98 |
20 |
15 |
|
|
BEd50/6 |
490 |
60 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
285 |
20 |
85 |
55 |
75 |
100 |
22 |
15 |
|
|
BEd80/6 |
490 |
60 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
285 |
20 |
85 |
55 |
75 |
100 |
22 |
15 |
|
|
BEd50/12 |
570 |
120 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
285 |
20 |
|
|
|
|
|
|
|
|
BEd80/12 |
570 |
120 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
285 |
20 |
|
|
|
|
|
|
|
|
BEd121/6 |
690 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
130 |
80 |
120 |
147 |
35 |
20 |
130 |
|
BEd201/6 |
690 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
130 |
80 |
120 |
147 |
35 |
20 |
130 |
|
BEd301/6 |
690 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
130 |
80 |
120 |
147 |
35 |
20 |
130 |
|
BEd121/12 |
750 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
|
|
|
|
|
|
190 |
|
BEd201/12 |
750 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
|
|
|
|
|
|
190 |
|
BEd301/12 |
750 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
|
|
|
|
|
|
190 |
注: 具体型号，结构外形尺寸保留更改的权利。
