■用途及主要特点

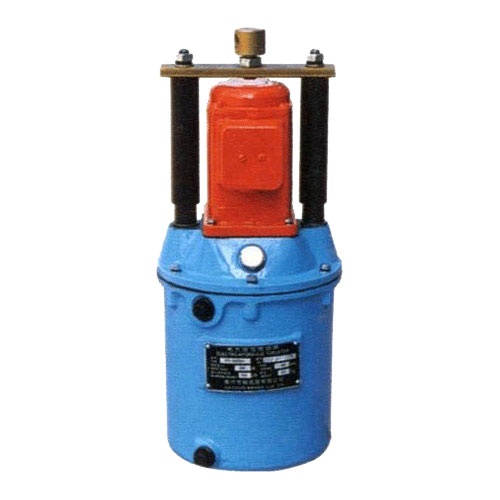

电力液压推动器是- -种集电机、离心泵、油缸为- -体，结构紧凑的驱动控制装置，广泛用作各种鼓式制动器和盘式制动器的驱动装置。
■使用条件
●环境温度: -20-45C.
●空气相对湿 度不大于90%。
●使用地点的海拔高度符合GB755-2008标准。
●周围工作环境中没有易燃、易爆及足以腐蚀金属和破坏绝缘的气体和尘埃。
推动器附加装置
|
附加功能代号 |
表示意义 |
|
E1 |
上升机械式行程开关 |
|
E2 |
下降机械式行程开关 |
|
EB |
感应式行程开关 |

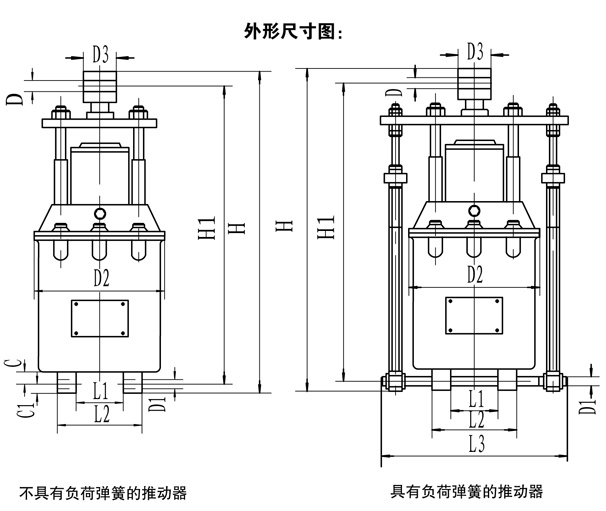

单位：（mm )
|
型号 |
额定推力(kg) |
额定行程(mm) |
电动机容量(kw) |
额定电压(V) |
额定电流(A) |
动作时间(s) |
频率(c/h) |
D |
D1 |
D2 |
D3 |
H |
H1 |
L1 |
L2 |
C |
C1 |
重量(kg) |
|
|
上升 |
下降 |
||||||||||||||||||
|
YT1-18ZB/2 |
18 |
25 |
0.06 |
380 |
0.28 |
0.6 |
0.4 |
720 |
12 |
12 |
137 |
25 |
343 |
321 |
25 |
50 |
15 |
12 |
9 |
|
YT1-25ZB/4 |
25 |
40 |
0.08 |
380 |
0.32 |
0.7 |
0.4 |
720 |
12 |
16 |
154 |
25 |
386 |
360 |
32 |
64 |
18 |
16 |
12 |
|
YT1-25ZC/4 |
25 |
40 |
0.08 |
380 |
0.32 |
0.7 |
0.4 |
720 |
12 |
16 |
154 |
25 |
408 |
380 |
32 |
64 |
18 |
16 |
12 |
|
YT1-45Z/4 |
45 |
40 |
0.14 |
380 |
0.39 |
0.7 |
0.4 |
720 |
16 |
20 |
178 |
30 |
496 |
460 |
47 |
94 |
23 |
20 |
18 |
|
YT1-45Z/5 |
45 |
50 |
0.14 |
380 |
0.39 |
0.7 |
0.4 |
720 |
16 |
20 |
178 |
30 |
496 |
460 |
47 |
94 |
23 |
20 |
18 |
|
YT1-45Z/6 |
45 |
60 |
0.14 |
380 |
0.39 |
0.7 |
0.4 |
720 |
16 |
20 |
178 |
30 |
496 |
460 |
47 |
94 |
23 |
20 |
18 |
|
YT1-90Z/6 |
90 |
60 |
0.25 |
380 |
0.62 |
0.8 |
0.5 |
720 |
20 |
25 |
210 |
40 |
600 |
555 |
60 |
120 |
30 |
25 |
28 |
|
YT1-90Z/8 |
90 |
80 |
0.25 |
380 |
0.62 |
0.8 |
0.5 |
720 |
20 |
25 |
210 |
40 |
600 |
555 |
60 |
120 |
30 |
25 |
28 |
|
YT1-125Z/10 |
125 |
100 |
0.4 |
380 |
0.98 |
0.75 |
0.6 |
720 |
25 |
25 |
254 |
50 |
745 |
695 |
40 |
90 |
30 |
25 |
52 |
|
YT1-180Z/8 |
180 |
80 |
0.4 |
380 |
0.98 |
1 |
0.6 |
720 |
25 |
30 |
254 |
50 |
820 |
765 |
85 |
170 |
40 |
30 |
55 |
|
YT1-180Z/10 |
180 |
100 |
0.4 |
380 |
0.98 |
1 |
0.6 |
720 |
25 |
30 |
254 |
50 |
820 |
765 |
85 |
170 |
40 |
30 |
55 |
|
YT1-180Z/12 |
180 |
120 |
0.4 |
380 |
0.98 |
1 |
0.6 |
720 |
25 |
30 |
254 |
50 |
820 |
765 |
85 |
170 |
40 |
30 |
55 |
|
YT1-320Z/12 |
320 |
120 |
1.5 |
380 |
3.4 |
0.9 |
0.9 |
720 |
35 |
35 |
375 |
55 |
877 |
815 |
100 |
190 |
44 |
35 |
125 |
|
YT1-320Z/20 |
320 |
200 |
1.5 |
380 |
3.4 |
2.4 |
2 |
470 |
35 |
35 |
375 |
55 |
957 |
895 |
100 |
190 |
44 |
35 |
135 |
|
型号 |
弹箸制动力(KG) |
额定行程(mm) |
电动机容量(kw) |
额定电压(V) |
额定电流(A) |
动作时间(s) |
频率(c/h) |
D |
D1 |
H |
D3 |
H1 |
L1 |
L2 |
L3 |
C |
C1 |
重量(kg) |
|
|
上升 |
下降 |
||||||||||||||||||
|
YT1-25/4 |
20 |
40 |
0.08 |
380 |
0.32 |
0.7 |
0.4 |
720 |
12 |
16 |
408 |
25 |
380 |
32 |
64 |
228 |
18 |
16 |
14 |
|
YT1-45/6 |
40 |
60 |
0.14 |
380 |
0.39 |
0.7 |
0.4 |
720 |
16 |
20 |
496 |
30 |
460 |
47 |
94 |
266 |
23 |
20 |
21 |
|
YT1-90/8 |
70 |
80 |
0.25 |
380 |
0.62 |
0.8 |
0.5 |
720 |
20 |
25 |
600 |
40 |
555 |
60 |
120 |
320 |
30 |
25 |
31 |
|
YT1-125/10 |
90 |
100 |
0.4 |
380 |
0.98 |
0.75 |
0.6 |
720 |
25 |
25 |
745 |
50 |
695 |
40 |
90 |
390 |
30 |
25 |
56 |
|
YT1-180/12 |
105 |
120 |
0.4 |
380 |
0.98 |
1 |
0.6 |
720 |
25 |
30 |
820 |
50 |
765 |
85 |
170 |
420 |
40 |
30 |
60 |
注: 具体型号，结构外形尺寸保留更改的权利。
