用途及主要特点
广泛用于起重，运输、冶金、矿山、港口、建筑
等机械中各种机构的制动。
安装尺寸符合DIN15435和JB/T7021-2006标
准，技术要求符合JB/T6406- -2006标准。
使用条件
环境温度- 20C-+50C。
周围工作环境中不得有易燃、易爆及.
腐蚀性气体，否则应采用防腐性产品。
空气相对湿度不大于90%。
工作气压:0.5-0.7MPa。

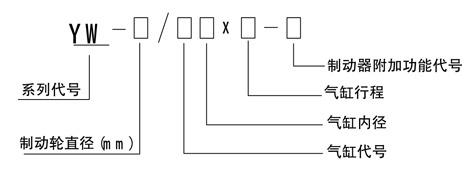

制动器附加功能表
|
附加功能代号 |
附加功能 |
|
M |
衬垫磨损自动补偿装置 |
|
K1 |
开闸（上升）显示行程开关 |
|
K 2 |
闭闸(下降)显示行程开关 |
|
K 3 |
衬垫磨损极限显示行程开关 |
|
S1 |
左式手动装置 |
|
S 2 |
右式手动装置 |

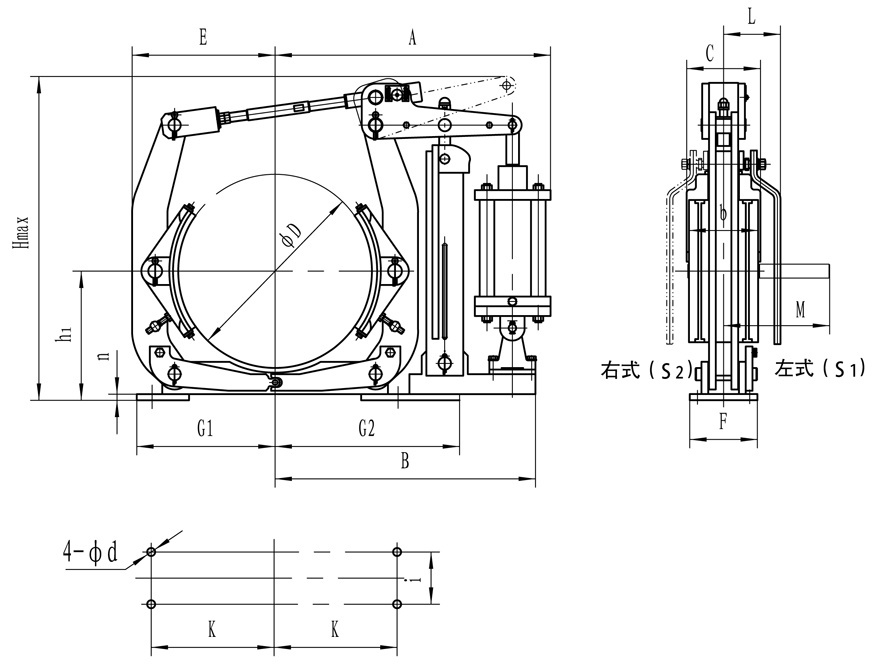

单位：（mm)
|
型号 |
制动力矩 (Nm) |
退距 (mm) |
B |
A |
b |
C |
D |
d |
E |
F |
G1 |
G2 |
Hmax |
h1 |
i |
K |
M |
n |
L |
重量 (kg) |
进气口 尺寸 |
|
|
制动器 |
匹配气缸 |
|||||||||||||||||||||
|
YW-160/032x60 |
QGA32x60MP2JY |
80-160 |
1.0 |
324 |
332 |
65 |
47 |
160 |
14 |
145 |
85 |
145 |
195 |
440 |
132 |
55 |
130 |
105 |
8 |
145 |
24 |
M10x1 |
|
YW-200/Q32X60 |
QGA32x60MP2JY |
100-335 |
401 |
372 |
70 |
47 |
200 |
14 |
175 |
90 |
165 |
255 |
500 |
160 |
55 |
145 |
118 |
10 |
150 |
26.5 |
||
|
YW-250/Q32X60 |
QGA32x60MP2JY |
125-350 |
1.0 |
473 |
437 |
90 |
47 |
250 |
18 |
205 |
110 |
200 |
290 |
585 |
190 |
65 |
180 |
149 |
12 |
180 |
36 |
M10x1 |
|
YW-250/Q40X60 |
QGA40x60MP2JY |
300-550 |
|
440 |
54 |
M14x1.5 |
||||||||||||||||
|
YW-315/032x60 |
QGA32x60MP2JY |
150-450 |
1.25 |
528 |
492 |
110 |
47 |
315 |
18 |
255 |
115 |
245 |
330 |
585 |
230 |
80 |
220 |
174 |
17 |
170 |
55.5 |
M10x1 |
|
YW-315/040x60 |
QGA40x60MP2JY |
315-710 |
495 |
54 |
56 |
M14x1.5 |
||||||||||||||||
|
YW-315/050x60 |
QGA50x60MP2JY |
630-1250 |
501 |
66 |
59.5 |
|||||||||||||||||
|
YW-400/Q32X60 |
QGA32x60MP2JY |
200-470 |
1.25 |
615 |
575 |
140 |
47 |
400 |
22 |
310 |
160 |
310 |
420 |
715 |
280 |
100 |
270 |
211 |
14 |
170 |
117 |
M10x1 |
|
YW-400/Q40X60 |
QGA40x60MP2JY |
400-800 |
577 |
54 |
118 |
M14x1.5 |
||||||||||||||||
|
YW-400/Q50X60 |
QGA50x60MP2JY |
630-1250 |
585 |
66 |
775 |
119 |
||||||||||||||||
|
YW-400/Q63X60 |
QGA63x60MP2JY |
1000-2240 |
588 |
76 |
121 |
M18x1.5 |
||||||||||||||||
|
YW-500/Q50X60 |
QGA50x60MP2JY |
800-1600 |
1.25 |
724 |
682 |
180 |
66 |
500 |
22 |
390 |
180 |
365 |
535 |
815 |
340 |
130 |
325 |
270 |
21 |
180 |
155 |
M14x1.5 |
|
YW-500/Q63X60 |
QGA63x60MP2JY |
1250-2500 |
687 |
76 |
835 |
170 |
M18x1.5 |
|||||||||||||||
|
YW-500/Q80X60 |
QGA80x60MP2JY |
2000-4000 |
697 |
96 |
845 |
174 |
||||||||||||||||
|
YW-630/Q63X60 |
QGA63x60MP2JY |
1600-3150 |
1.6 |
847 |
810 |
225 |
76 |
630 |
26 |
470 |
220 |
450 |
600 |
1035 |
420 |
170 |
400 |
330 |
20 |
185 |
276 |
M18x1.5 |
|
YW-630/Q80X60 |
QGA80x60MP2JY |
2500-5000 |
820 |
96 |
280 |
|||||||||||||||||
|
YW-630/Q100x60 |
QGA100x60MP2JY |
3550-7100 |
830 |
115 |
287 |
M22x1.5 |
||||||||||||||||
|
YW-710/063x60 |
QGA63x60MP2JY |
1000-3250 |
1.6 |
905 |
870 |
255 |
76 |
710 |
27 |
520 |
240 |
500 |
650 |
1135 |
470 |
190 |
450 |
372 |
25 |
220 |
401 |
M18x1.5 |
|
YW-710/080x60 |
QGA80x60MP2JY |
2500-5600 |
880 |
96 |
406 |
|||||||||||||||||
|
YW-710/0100x60 |
QGA100x60MP2JY |
4000-8000 |
890 |
115 |
517 |
M22x1.5 |
||||||||||||||||
注：具体型号，结构外形尺寸保留更改的权利。
