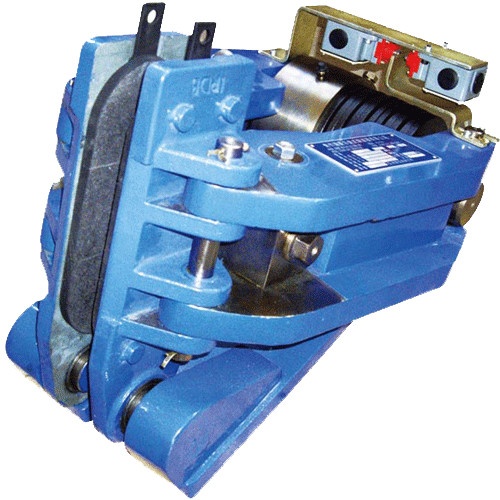

SE、SH 、SP系列失效保护盘式制动器
工作制动器，允许高频率制动。
制动力大，维修费用低，带衬垫磨损自动补偿装置(制动力矩稳定) ，晌应时间短。安装公差大，制动盘端面跳动:*大值:± 0.2mm 。底座相对于盘的垂直度偏差:*大值:±4‰。
制动盘相对于底座的中心距偏差:*大值:±2.5mm 。
该系列包括下列类型制动器:
561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制动器(电磁释放) 。工作时须有ESE/ESP配套电源(具体参数见配套电源) 。
5SH 、450SH 、4SH 、3SH 、904SH 制动器(液压释放) 。工作时需有液压站。
5SP, 450SP 、4SP 、3SP制动器(气动释放)(5bar)
安全制动器
制动力大，和工作制动器一样。发现超速的情况下，用作紧急制动，正常情况下静态制动器晌应时间短。
安装公差大，制动盘端面跳动:*大值: ±0.2mm 。底座相对于盘的垂直度偏差:±0 .4‰。
该系列包括下列类型制动器:
所有SE 系列。电磁释放。工作时须有配套电源ESE/ESP(具体参数见配套电源)。所有SH 系列一主要是ST系列。液压释放。工作时带有液压站。
所有SP 系列。气动释放(5bar)
备注: ST1SE 、ST2SE仅适合用作安全制动器。当使用频率很低时也可用作工作制动器。
根据用户不同的需求，可加装下列装置:
衬垫磨损显示(通过显示开关或衬垫里的磨损线实现) 。制动显示(通过显示开关实现)。
手动释放显示(通过显示开关实现)
特殊应用:用于盘温非常高时的烧结衬垫，特种衬垫(无火星等);特殊盘(厚度、直径、材料等)。
若有需求，请与我们的技术人员联系。
弹簧制动-液压碍放-适合盘厚: 30mm
ST1SH 、ST2SH 、ST3SHW
ST1SH 、ST2SH 、ST3SH基本参数和尺寸
ΦB-单位: mm
|
基 本 参 数 |
制动力力矩公式N.m |
制动力矩=制动力/1000 X (ΦB/2-68) |
|
晌应时间S |
0.2 |
|
|
两侧退距mm |
0.7 |
|
|
释放压力bar |
100 |
|
|
进油口尺寸" |
Z1 /4 |
|
|
额定制动力 N |
ST1SE:35000(安全制动)/25000(工作制动) |
|
|
ST2SE:70000(安全制动)/50000(工作制动) |
||
|
ST3SE:147000(安全制动)/105000(工作制动) |
||
|
外 形 尺 寸 mm |
有效释放移位容量cm3 |
ST1SH:18 ST2SH:50 ST3SH:135 |
|
总油缸容积cm3 |
ST1 SH:34 ST2SH:83 ST3SH:227 |
|
|
重量Kg |
ST1SH:117 ST2SHE:117 ST3SH:118 |
|
|
A |
A=0 .203 x ΦB+211 |
|
|
C |
C=0.456 x ΦB-133 |
|
|
D |
25 |
|
|
E |
285 |
|
|
F |
340 |
|
|
G |
180 |
|
|
H |
410 |
|
|
I |
90 |
|
|
J |
230 |
|
|
K |
200 |
|
|
L |
213.5 |
|
|
M |
55 |
|
|
N |
5 |
|
|
O |
M30 |
|
|
P |
27.5 |
ST3SH-A
ST3SH-A基本参数
制动力矩(N.m) =制动力/1000 x [(ΦB)/2-68] 进油口: M18x1.5
ΦB-单位: mm
|
制动力 |
N |
220 000 |
|
释放压力 |
bar |
110-120 |
|
有效释放的移位容量 |
cm3 |
180 |
|
总油缸容积 |
cm3 |
310 |
|
响应时间 |
s |
0.2 |
|
重量 |
kg |
118 |
|
A |
mm |
=(0.171 x ΦB)+240 |
|
C |
mm |
=(0.47 x ΦB)-120 |
ST10SH 、ST16SH 、ST25SH 、ST40SH
ST10SH:连接件：8个螺栓M 24等级12.9上紧力矩1000NM；
ST16SH:连接件：8个螺栓M 30等级12.9上紧力矩1350NM；
ST25SH:连接件：8个螺栓M 30等级12.9上紧力矩1500NM；
ST40SH:连接件：8个螺栓M 39等级12.9上紧力矩5000NM；
ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本参数和尺寸表
单位（mm）
|
制动器型号 |
ST10SH |
ST16SH |
ST25SH |
ST40SH |
|
|
基本参数 |
制动力矩公式:N.m |
制动力矩=制动力/1000x(ΦB/2-75) 制动力矩=制动力/1000x(ΦB/2-90) 制动力矩=制动力/1000 x (Φ B/2-90) 制动力矩=制动力/1000 x (B/2-100) |
|||
|
额定制动力N |
81000 |
150000 |
200000 |
288000 |
|
|
进油口尺寸 |
进油口均为:M18x1.5 |
||||
|
间隙mm |
2 |
1 |
2 |
||
|
工作压力MPa |
13 |
15 |
19 |
||
|
油缸容积mL |
275 |
360 |
560 |
810 |
|
|
响应时间S |
0.2 |
||||
|
有效释放移位容量mL |
32 |
21 |
88 |
31 |
|
|
重量Kg |
|
218 |
286 |
|
|
|
外形尺寸 |
A |
45 |
65 |
72 |
100 |
|
C |
45 |
70 |
90 |
100 |
|
|
D |
190 |
260 |
302 |
367 |
|
|
F |
25 |
32 |
32 |
41 |
|
|
G |
55 |
65 |
65 |
100 |
|
|
H |
130 |
135 |
150 |
219 |
|
|
i |
95 |
110 |
130 |
168 |
|
|
J |
300 |
345 |
380 |
522 |
|
|
K |
45 |
45 |
60 |
119 |
|
|
L |
315 |
370 |
400 |
462 |
|
|
M |
190 |
205 |
220 |
268 |
|
|
N |
88 |
88 |
88 |
90 |
|
|
O |
35 |
35 |
50 |
100 |
|
|
P |
48 |
48 |
48 |
50 |
|
|
Q |
288 |
288 |
288 |
306 |
|
|
R |
648 |
600 |
650 |
630 |
|
ST25SH-A
ST25SH-A基本参数表
连接件: 8个螺栓M30; 等级12.9 ; 上紧力矩1500NM
制动力矩(N.m) =制动力/1000x[(ΦB/2)-75]
ΦB-单位: mm
|
*大制动力 |
N |
230000 |
200000 |
180000 |
150000 |
|
间隙 |
mm |
1.0 |
2.0 |
3.0 |
4.0 |
|
释放压力 |
bar |
190 |
|||
|
有效释放的移位容量 |
ml |
95 |
|||
|
油缸容积 |
ml |
560 |
|||
|
响应时间 |
s |
0.2 |
|||
|
重量 |
kg |
280 |
|||
ST25SH-C
ST25SH-C基本参数表
连接件:4个螺栓M36; 等级12 . 9; 上紧力矩4280NM
制动力矩(N.m) =制动力/1000 x [(ΦB/2)-60]
ΦB-单位: mm
|
*大制动力 |
N |
230000 |
200000 |
180000 |
150000 |
|
间隙 |
mm |
1.0 |
2.0 |
3.0 |
4.0 |
|
释放压力 |
bar |
160 |
|||
|
油缸容积 |
ml |
570 |
|||
|
有效释放的移位容量 |
ml |
115 |
|||
|
响应时间 |
s |
0.2 |
|||
|
重量 |
kg |
280 |
|||
ST4SH、 ST5SH
ST4SH:连接件4个螺丝钉M33：等级10-9；上紧力矩：685N.m;
2个螺丝钉M24：等级10-9；上紧力矩：255N.m;
ST5SH：连接件6个螺丝钉M33：等级10-9；上紧力矩：1600N.m
ST4SH、 ST5SH基本参数和尺寸表
单位（mm）
|
基 |
制动力矩公式Nm |
制动力矩=制动力/1000 x (Φ> B/2-108) |
|
单侧退距mm |
1 |
|
|
释放压力bar |
ST4SH:100 ST5SH:190 |
|
|
进油口尺寸” |
ST4SH:Z1/4 ST5SH:Z1/2 |
|
|
额定制动力N |
ST4SH: 120000(安全制动)/90000(工作制动) |
|
|
ST2SE:70000(安全制动)/220000(工作制动） |
||
|
|
响应时间S |
0.2 |
|
外 型 尺 寸 mm |
有效释放移位容量cm3 |
ST4SH:110 ST5SH:120 |
|
总油缸容积cm3 |
ST4SH:408 ST5SH:678 |
|
|
重量Kg |
ST4SH:285 ST5SH:440 |
|
|
A |
80 |
|
|
C |
100 |
|
|
D |
125 |
|
|
F |
336 |
|
|
G |
ST4SH:200 ST5SH:204 |
|
|
H |
ST4SH:355 ST5SH:420 |
|
|
1 |
140 |
|
|
J |
155 |
|
|
K |
173 |
|
|
L |
460 |
|
|
M |
190 |
|
|
N |
410 |
|
|
〇 |
ST4SH:617 ST5SH:970 |
|
|
P |
40 |
|
|
Q |
34 |
|
|
R |
25 |
|
|
S |
ST4SH:4 ST5SH:6 |
|
|
T |
ST4SH:2 ST5SH:0 |

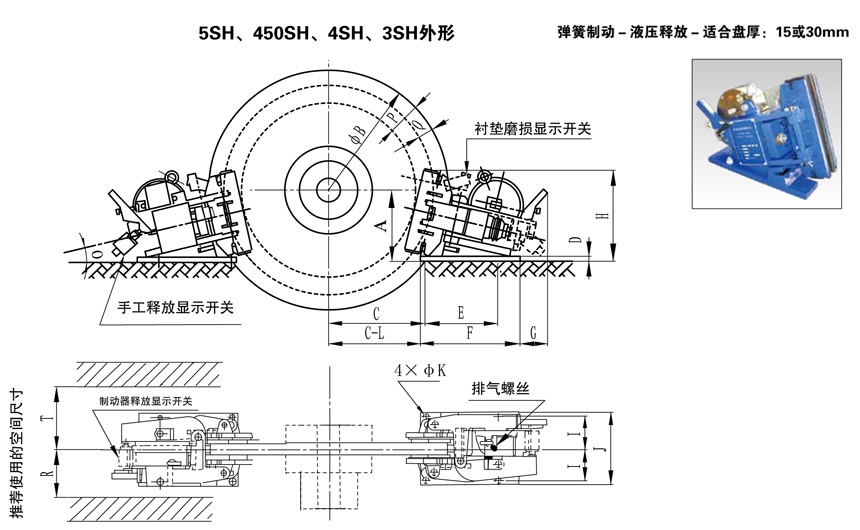

5SH 、450SH 、4SH 、3SH

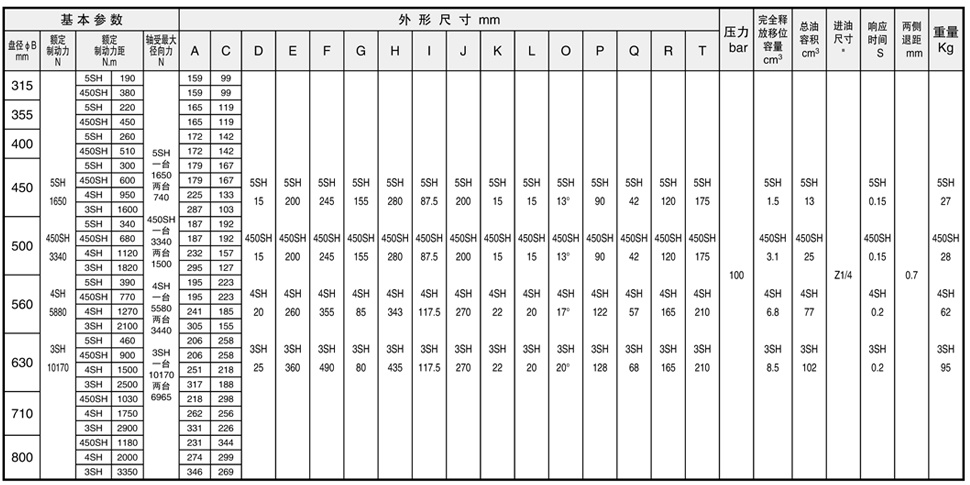

5SH 、450SH 、4SH 、3SE基本参数和尺寸表:

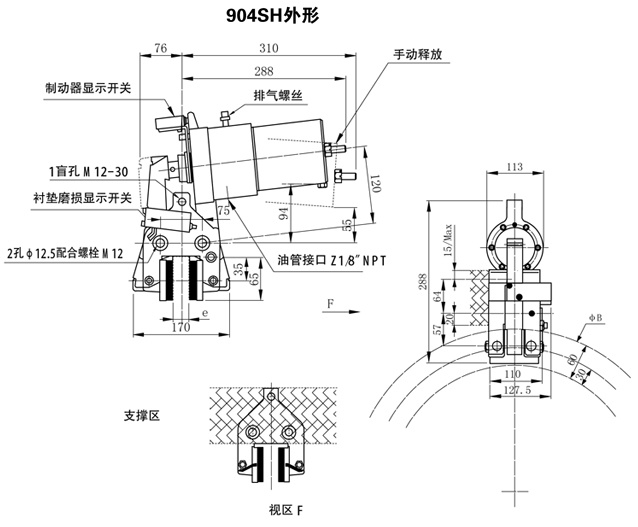

904SH
904SH基本参数表
连接件: 1 个螺丝钉M12-30+2个M12 : 等级10-9 上紧力矩: 50N.m
制动力矩(N . m) =制动力/ 1000 x [(ΦB)/2-30]
ΦB-单位: mm
|
用于紧急制动时*大制动力 |
N |
20 000 (衬垫A ) 904-A |
|
用于工作制动时*大制动力 |
N |
15 000(衬垫M)904-M |
|
释放压力 |
bar |
60 |
|
有效释放的移位容量 |
cm³ |
33 |
|
总油缸容积 |
cm³ |
98 |
|
响应时间 |
s |
0.3 |
|
重量 |
kg |
28 |
